Клапан КПС-1м (90)
  Скачать характеристики в PDF →

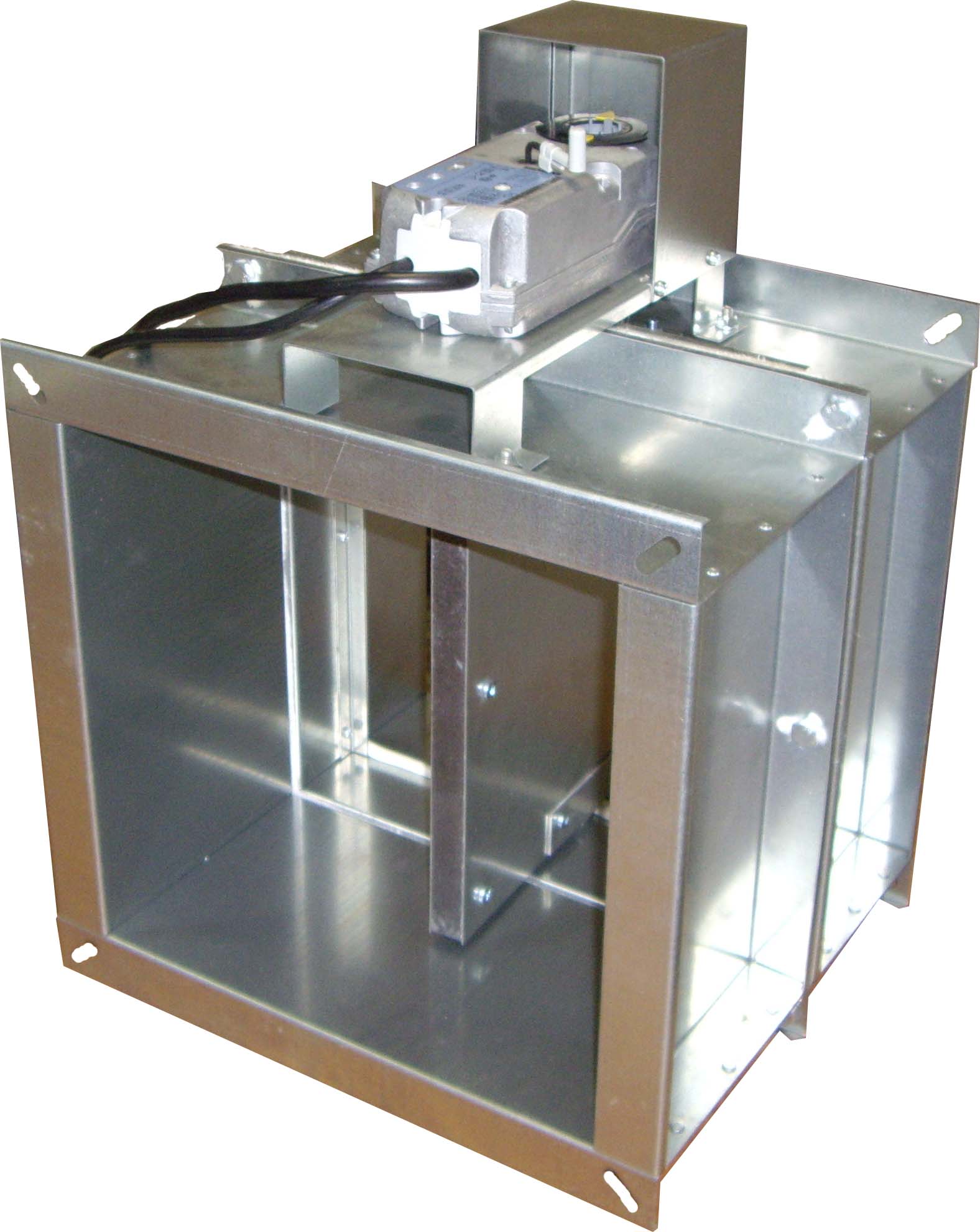

Клапан КПС-1м(90) с MS

Клапан КПС-1м с ЭМ

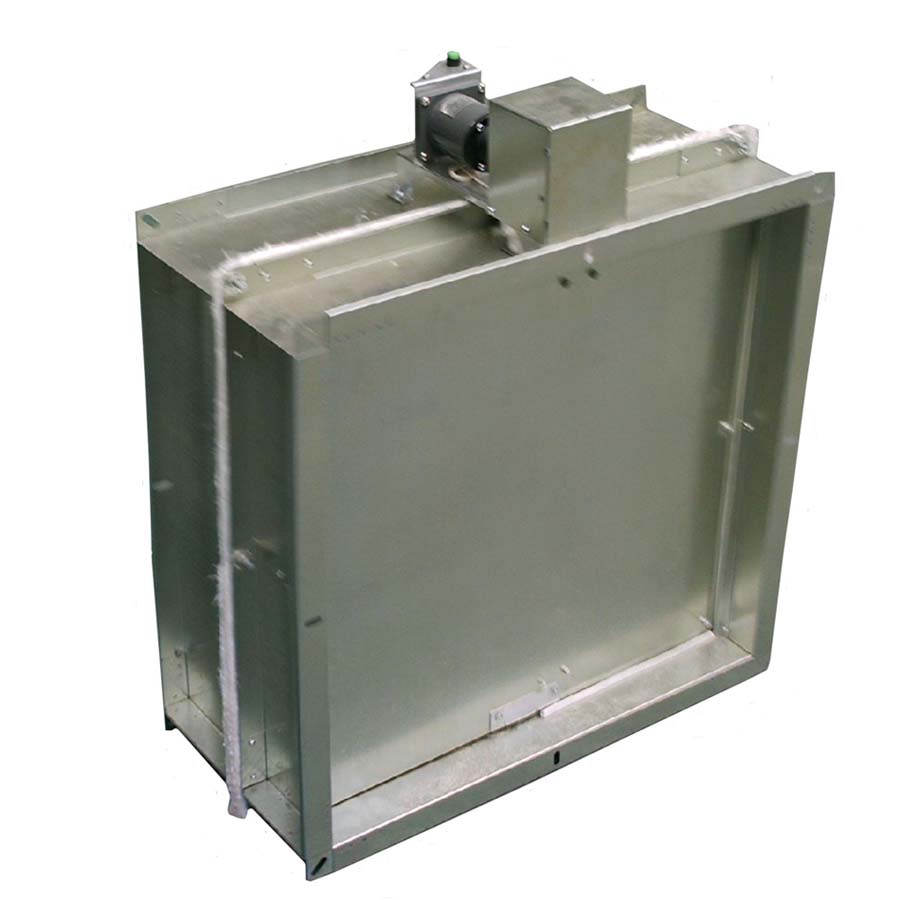

Клапан КПС-1м(90) с ЭМ

           Клапан КПС-1м с MS

Клапан КПС-1м(90) с МВ

Клапан КПС-1м с ТЗ




Срок изготовления: 3* рабочих дня

Гарантия завода-изготовителя:
5** лет

Предел огнестойкости клапанов:
90 мин.

Функциональное назначение:
  • НО - нормально открытый;
  • НЗ - нормально закрытый.
Тип привода:
  • ТЗ - пружинный с тепловым замком;
  • ТЗ(М) - пружинный с тепловым замком и микропереключателями;
  • МS(24/220) - электромеханический привод Siemens с напряжением питания 24/220В;
  • МSЕ(24/220) - реверсивный привод Siemens с напряжением питания 24/220В;
  • МВ(24/220) - электромеханический привод МB с напряжением питания 24/220В;
  • МВЕ(24/220) - реверсивный привод МB с напряжением питания 24/220В;
  • МВ(24/220)Т - электромеханический привод МB с напряжением питания 24/220В с терморазмыкающим устройством МB;
  • ЭМ(24/220) - электромагнитный привод с напряжением питания 24/220В.
Тип сечения:
  • прямоугольное (квадратное);
  • круглое
Дополнительные опции:
  • K - наличие клеммной колодки (для MS...,MB...);
  • с ТРУ 72 град - наличие терморазмыкающего устройства с кнопкой проверки работоспособности (для MS...,MB...).
Предел огнестойкости клапана КПС-1м(90):
  • в режиме нормально открытого (огнезадерживающего) клапана - EI 90 (1,5 часа)
  • в режиме нормально закрытого (дымового) клапана  - EI 120, E 120 (2 часа)
Противопожарный клапан систем вентиляции зданий и сооружений КПС-1м(90) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и 7.13130.2013.

Вид климатического исполнения и категория размещения:

  • У3 по ГОСТ 15150-69
  • Предельные значения рабочей температуры окружающего воздуха от -30С до +40С при условии отсутствия прямого воздействия атмосферных осадков.
Особенности монтажа:

Устанавливается в проемах или местах прохода вентиляционных систем через противоположные преграды.
КПС-1м(90) работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности, местных отсосах взрывопожароопасных смесей.

Конструкция клапанов:

Клапан изготовлен из оцинкованной стали.
Конструкция прямоугольного (квадратного)клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан состоит из секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана.

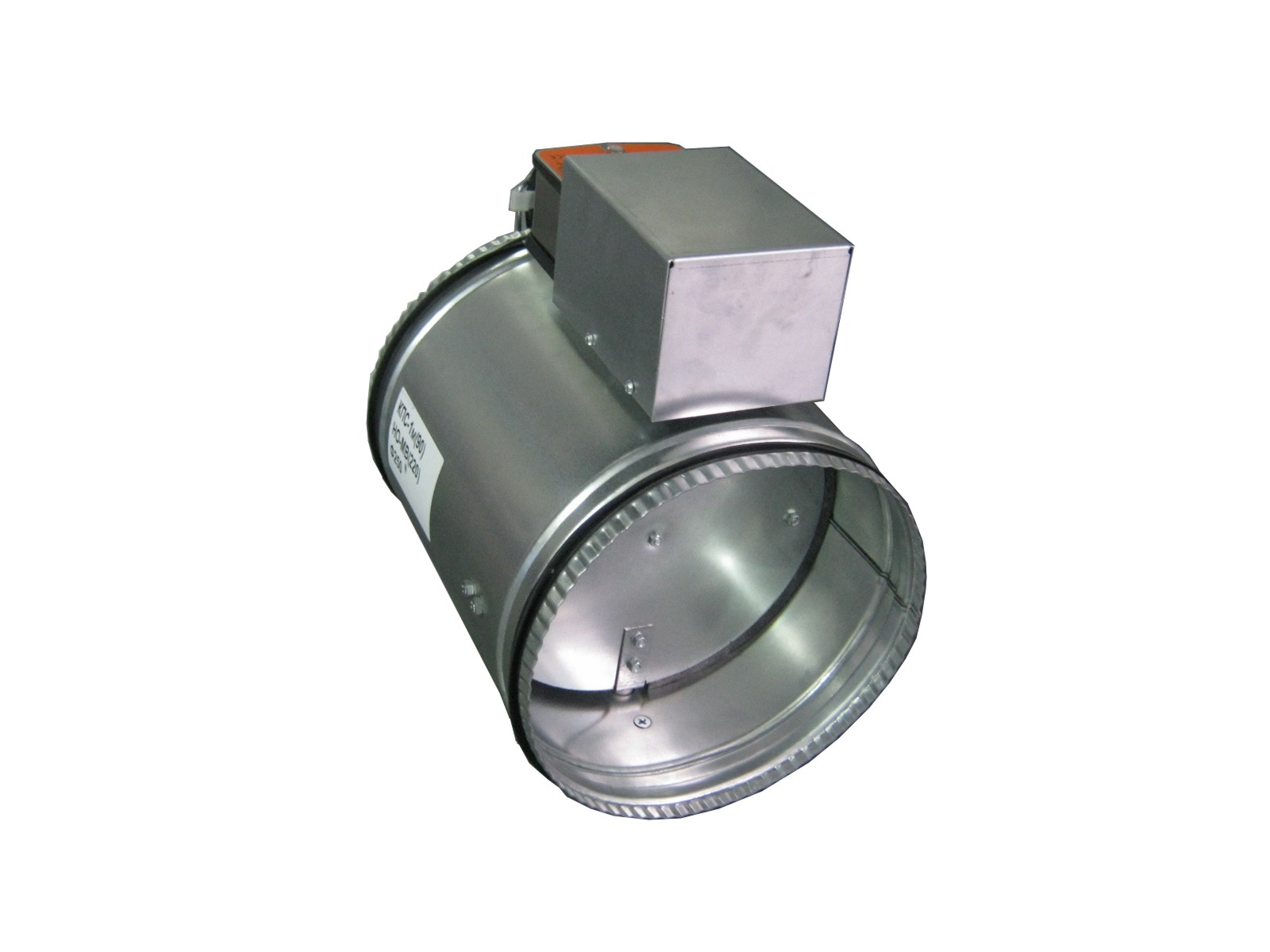

Конструкция круглого клапана представляет собой односекционный корпус, заслонки из огнеупорного материала, привода с защитным кожухом, предохраняющего привод при монтаже клапана.
