Клапан лифтового исполнения КДМ-2м-СЛ/КДМ-3-СЛ
  Скачать характеристики в PDF →

Противопожарные клапаны лифтого исполнения КДМ-СЛ изготавливаются в двух модификациях, отличающихся пределом огнестойкости

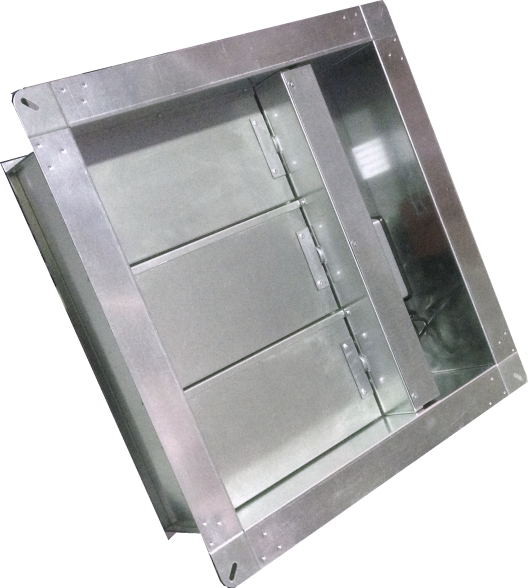

Клапан КДМ-2м-СЛ

Клапан КДМ-2м-СЛ

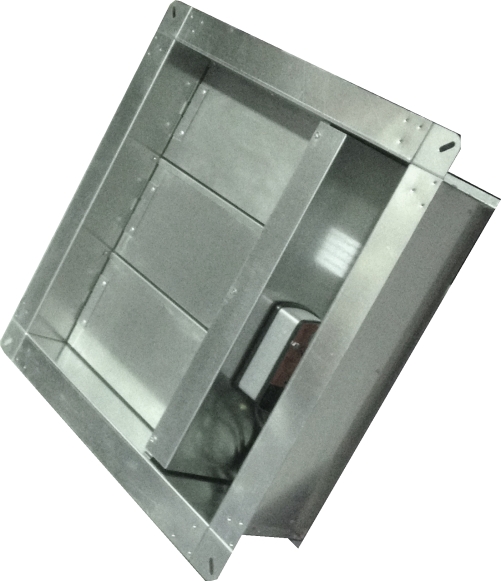

Клапан КДМ-3-СЛ

Клапан КДМ-3-СЛ

Вид исполнения:

  • (по умолчанию) - стенового типа;
  • К - канального типа.

Тип привода:

  • МS(24/220) - электромеханический привод Siemens с напряжением питания 24/220В;
  • МSЕ(24/220) - реверсивный привод Siemens с напряжением питания 24/220В;
  • МВ(24/220) - электромеханический привод МB с напряжением питания 24/220В;
  • МВЕ(24/220) - реверсивный привод МB с напряжением питания 24/220В;
  • ЭМ(24/220) - электромагнитный привод, с напряжением питания 24/220В.

Тип сечения:

  • прямоугольно (квадратное)

Дополнительные опции:

  • K - наличие клеммной колодки (для МВ...,MS...).

Предел огнестойкости клапана КДМ-2м-СЛ-E 90

Предел огнестойкости клапана КДМ-3-СЛ-EI 90

Противопожарный клапан КДМ-2м-СЛ по своему функциональному назначению применяется в системах вытяжной противодымной вентиляции в качестве дымового клапана аналогично клапану КДМ-2м.

Противопожарный клапан КДМ-3-СЛ в режиме противопожарного нормально закрытого клапана, предназначен для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения аналогично клапану КДМ-3. Конструкция нормально закрытых клапанов и способы управления заслонкой аналогичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов.

В режиме дымового клапана КДМ-3-СЛ предназначен для установки в системы вытяжной противодымной вентиляции аналогично КДМ-2м-СЛ.

Клапан КДМ-2м-Сл/КДМ-3-СЛ изготавливается из оцинкованной стали.

Особенностью клапана КДМ-2м-СЛ/КДМ-3-СЛ является отсутствие вылета заслонки за пределы клапана за счет использования заслонки с несколькими створками связанных между собой системой тяг. Это позволяет монтировать клапан КДМ-2м-СЛ/КДМ-3-СЛ в лифтовых шахтах, не препятствуя движению кабины лифта.

Клапан КДМ-2м-Сл/КДМ-3-СЛ выпускается как в стеновом, так и в канальном исполнении.

Устанавливается в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов

Клапан КДМ-2м-Сл/КДМ-3-СЛ работоспособен в любой пространственной ориентации.

Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности.

Вид климатического исполнения и категория размещения:

  • УЗ по ГОСТ 15150
  • Предельные значения рабочей температуры окружающего воздуха от -30С до +40С при условии отсутствия прямого воздействия атмосферных осадков.
