Клапан КПС-1м (90)-МС
  Скачать характеристики в PDF →


Клапан КПС-1м МС с МВ

Клапан КПС-1м МС

Клапан КПС-1м МС-ВН с MB

Клапан КПС-1м мс ВН с МВ


Срок изготовления: 3* рабочих дня

Гарантия завода-изготовителя: 5** лет

Предел огнестойкости клапанов: 90 мин.

Функциональное назначение:
  • НО - нормально открытый;
  • НЗ - нормально закрытый.
Тип привода:
  • МS(24/220) - электромеханический привод Siemens с напряжением питания 24/220В;
  • МSЕ(24/220) - реверсивный привод Siemens с напряжением питания 24/220В;
  • МВ(24/220) - электромеханический привод МB с напряжением питания 24/220В;
  • МВЕ(24/220) - реверсивный привод МB с напряжением питания 24/220В;
  • МВ(24/220)Т - электромеханический привод МB с напряжением питания 24/220В с терморазмыкающим устройством.
Тип сечения:
  • прямоугольное (квадратное)
Дополнительные опции:
  • K - наличие клеммной колодки;
  • с ТРУ 72 град - наличие терморазмыкающего устройства с кнопкой проверки работоспособности;
  • ВН - клапан стеновой с приводом внутри.
Предел огнестойкости клапана КПС-1м(90) в многостворчатом исполнении:
  • в режиме нормально открытого (огнезадерживающего) клапана - EI 90 (1,5 часа)
  • в режиме нормально закрытого (дымового) клапана - EI 120, E 120 (2 часа)
Противопожарный клапан систем вентиляции зданий и  сооружений  КПС-1м(90) в многостворчатом исполнении по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП7.13130.2013.

Вид климатического исполнения и категория размещения:

  • У3 по ГОСТ 15150-69
  • Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков.
Особенности монтажа:

Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.
Клапан работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.

Конструкция клапанов:

Конструкция клапана с приводом снаружи представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан изготовлен из оцинкованной стали.
КПС-1м-МС состоит из секции №1 и секции №2 корпуса, двух заслонок, привода с защитным кожухом, предохраняющего привод при монтаже клапана.

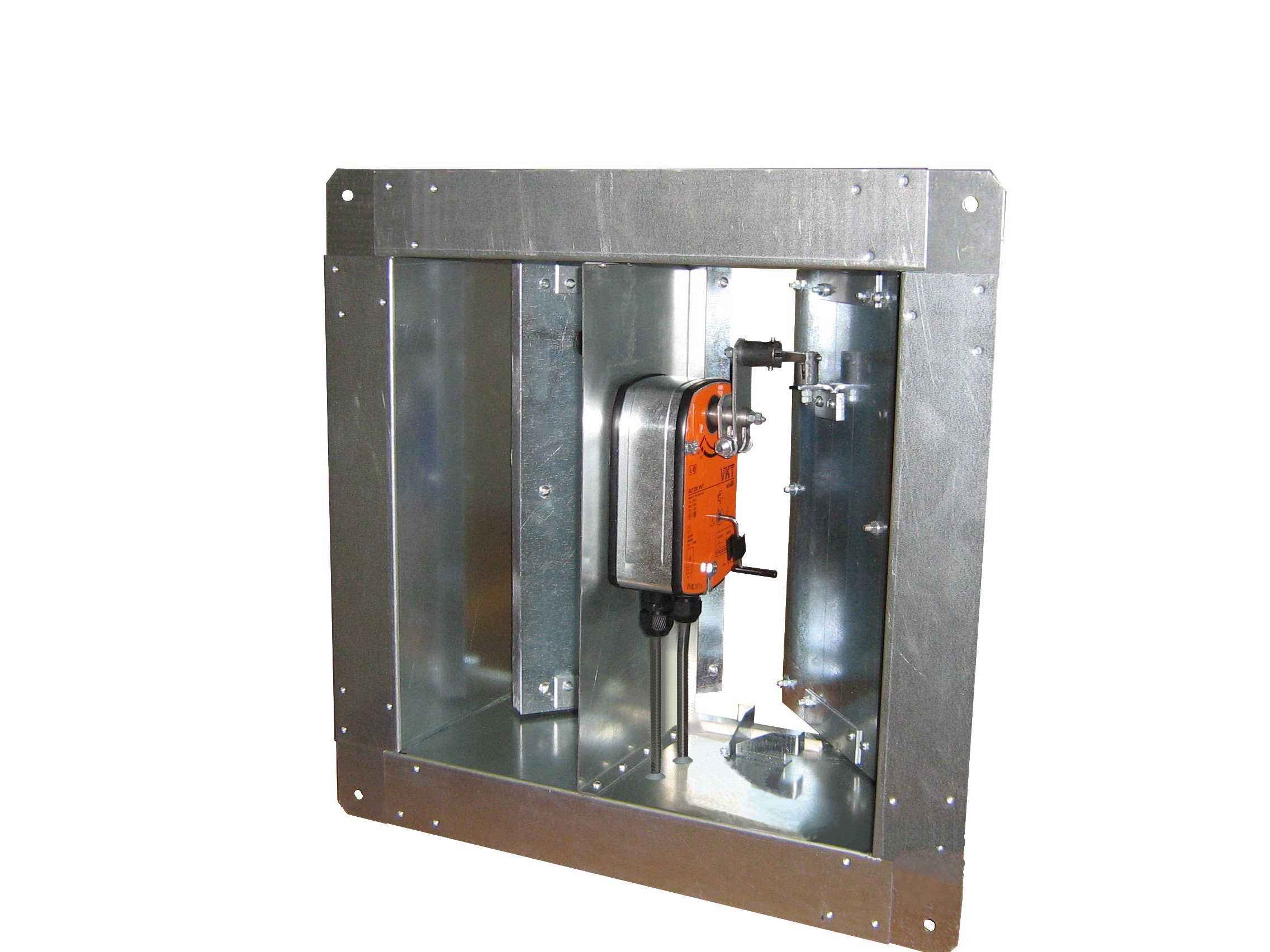

Клапан с приводом внутри изготовлен из оцинкованной стали, один корпус, две заслонки. Вылет заслонки в одну сторону. Клапан предназначен для установкив стену.
